Karatteristika:
Vultaġġ operattiv: 2.5-6V
Kurrent standby baxx
permezz tad-dħul / ħruġ tas-serje I2C tax-xarabank
PCF8591 b'3 pinnijiet ta 'l-indirizz tal-hardware li jindirizzaw
Ir-rata tat-teħid tal-kampjuni PCF8591 ir-rata ta 'xarabank I2C iddeċidiet
4 Inputs analogi programmabbli bħala inputs uniċi jew differenzjali
Għażla awtomatika ta 'kanali inkrementali
Il-vultaġġ analogu PCF8591 jvarja minn VSS għal VDD
PCF8591 ċirkwit integrat ta 'binarju u istiva
Approssimazzjoni suċċessiva ta '8 bits Konvertitur A / D
permezz ta 'qligħ tad-DAC li joħroġ analogu

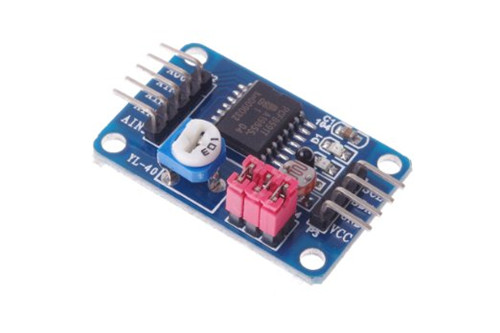

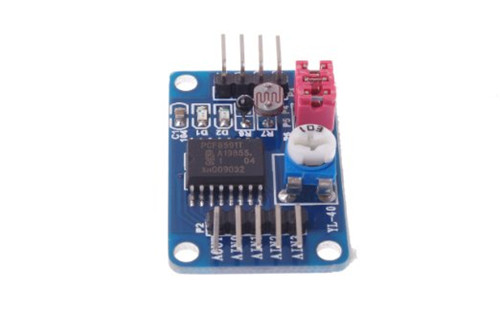

Ċippa tal-modulu bl-użu ta 'PCF8951
Daqs: 3.6cm * 2.3cm
Definizzjoni tal-pinnijiet:
L-interface tad-dħul tal-Analog ta 'ċippa AINO.
Interface ta 'input ta' l-Analog ta 'ċippa AIN1
Interfejs tal-input ta 'l-Analog ta' ċippa AIN2
Interfejs tad-dħul ta 'l-Analog ta' ċippa AIN3
Fuq in-naħa tal-lemin tal-interface tal-arloġġ SCL IIC biex ikollha aċċess għall-port IO tal-mikrokontrollur
L-interface diġitali SDA IIC konnessa bil-microcontroller IO port
Modulu GND għal estern
Interface tal-provvista ta 'l-enerġija VCC esterna 3.3v-5v
Istruzzjonijiet tal-jumper aħmar tal-modulu għall-użu
Modulu tlieta l-għatu aħmar ta 'ċirkwit qasir, rispettivament, ir-rwol huma kif ġej:
P4 imqabbad mal-ponta P4, agħżel iċ-ċirkwit ta 'aċċess għat-termistor
P5 imqabbad mal-jumper P5 biex tagħżel iċ-ċirkwit tal-aċċess fotoreżistiku
P6 imqabbad mal-ponta P6, biex tagħżel ċirkwit ta 'aċċess ta' vultaġġ aġġustabbli ta '0-5V
