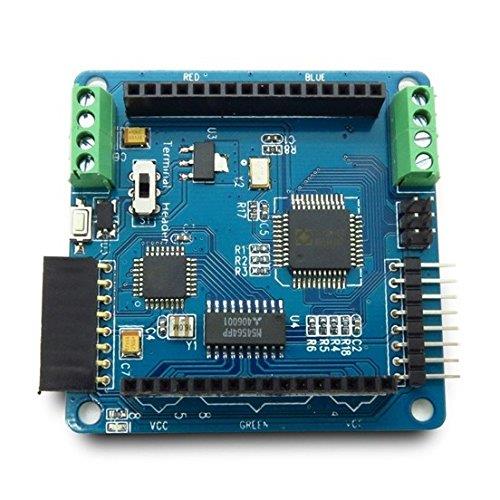

Qawsalla kuluri 8 x 8 sħiħa matriċi sewwieq tarka Colorduino V2.0 DM163 RGB LED tas-sewwieq Bord modulu 5V għal-uno r3
Introduzzjoni ta ' prodott:
Iċ-ċirkwit ta ' sewwieq bbażati fuq 3 MBI5168 kostanti kurrenti jegħrqu sewwieqa u M54564 darlington sors sewwieq, l-Colorduino pari M54564-ma wieħed DM163 kostanti kurrenti sewwieq. Sabiex isuqu l-matriċi RGB aħjar u jilħqu prestazzjoni aħjar tagħhom, aħna nużaw l-professjonali LED id-drajver ċippa DM163 abbord, bl-użu ta ' l-DM163, il-gwadanni Colorduino tliet 8 + 6-bit-kanali ħardwer PWM kontroll ta ' l-LED\ tal-fetħiet li sal-ATMega328P minn wara li biex tkun implimentata fis-software. U l-DM163 jinkludi shift reġistri, data lukketti, 8 × 3 jiggwidaw kostanti kurrenti u 64 x 256 griż livell PWM għal kull kulur! Kull kanal jipprovdu kurrent massimu ta ' 60 mA.
Hekk, kull RGB dot tkun 256 × 256 x 256 = 16,777,216 kuluri (16 miljun) fit-teorija, u tal-it\ faċli biex jużaw ir-Reġistru tal-korrezzjoni tal-bits 6 biex tikkalibra l-iżball kurrenti għal kull kulur LEDs
Dan tarka jistgħu jiġu programed permezz ta ' l-adapter FT232 USB
Enerġija hija fornita jew mill-pin intestazzjonijiet jew via 2 settijiet tat-terminali tal-kamin mini, a swiċċ slide għażla bejn iż-żewġ. Mal-ġenb herder, inti eżatt jistgħu jużaw l-enerġija elettrika 5V, u fil-ġenb tat-terminals, issa jappoġġa 6.2-enerġija 7.5V provvista, aktar milli 7V se jikkawżaw l-deni DM163 u aktar minn provvista 9V jista ' l-irrekordjar tiegħek Bord. Labar miġjuba kif it-tarf tal-Bord jinkludi RX, TX u DTS, li jistgħu jintużaw biex reprogram-ċippa ATmega abbord, u KENNJA u SCL għall-komunikazzjoni ta ' I2C. A LED aħdar fuq il-faċċata tal-Bord jindika s-setgħa, għalkemm huwa prinċiparjament oskurati malli tipplagja l-Panew tal-matriċi.
Jekk għandek xi għal-UNO, imma l-ġusti Nixtieq jsuq matriċi LED RGB, inti jistgħu jikkunsidraw dan tarka kuluri, kompatibbli ma ' l-it\ ma Colorduino v2.0.
Biex jaħdem, għandek bżonn dan RGB LED matriċi.
Pakkett jinkludu:
1PCS x ' tarka qawsalla Colorduino V2.0 matriċi RGB LED sewwieq sħiħa tal-kulur għal-uno DIY
